型號：SN-MXL10-4033

光源：CREE、歐司朗、飛利浦

功率：24W、36W

LED顏色：RGB，RGBW，R  G  B  W  Y

光束角：10*60° 20*40° 15°45°

驅動方式：350mA  600mA 恒流驅動；

防護等級：IP65

安全等級：DC24V III 類 AC220V I類

電源線：DC24V   2*1.0mm2 電纜線、AC220V   3*1.0mm2 電纜線

控制方式：標準DMX512控制

環境溫度：-25—45°

信號線：5*0.75 mm2公母接頭線

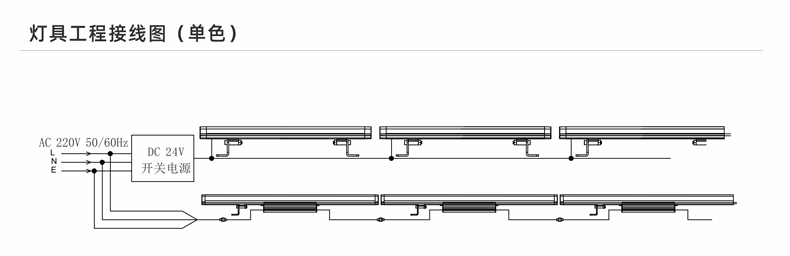

燈具工程接線圖（單色）

1、燈具并接不超過12/8臺，超過12/8臺請?jiān)黾与娫摧斎刖€；

2、每條支路總功率不能大于開關電源總功率的80%；

3、電源輸出總線不超過50米,中間供電，左右分布；

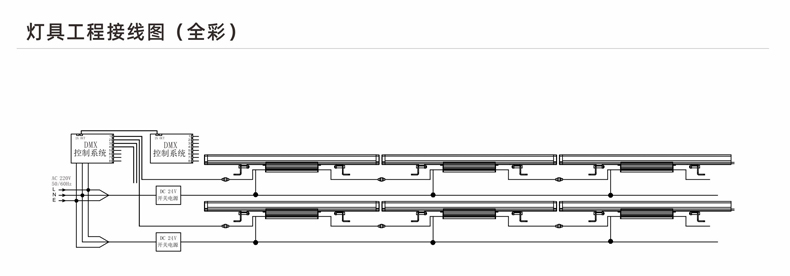

燈具工程接線圖（全彩）

1、脫機/聯機控制器到分控器之間采用超五類雙絞線連接，不超過80米；

2、脫機控制器上8個輸出口，每個輸出口可以帶172個像素點；

3、每個輸出口可以帶300米 含（燈具的長度與連接線的長度）；

4、燈具串接不超過12/8支，超過12/8只請?jiān)黾与娫摧斎刖€，（配專用3通）；

5、每條支路總功率不能大于開關電源總功率的80%；

6、電源輸出總線不超過50米，中間供電，左右分布。
